Nếu bạn đang tìm giải pháp tự động, chính xác và tiết kiệm nhân lực – thì van bi điện chính là thiết bị bạn không nên bỏ qua. Trong bài viết này, với hơn 10 năm kinh nghiệm thực tế trong lĩnh vực thiết bị điều khiển van, VN Đại Phong sẽ giúp bạn hiểu sâu về cấu tạo, nguyên lý hoạt động, phân loại, ưu nhược điểm và cách chọn van bi điều khiển điện phù hợp nhất cho nhu cầu sử dụng.

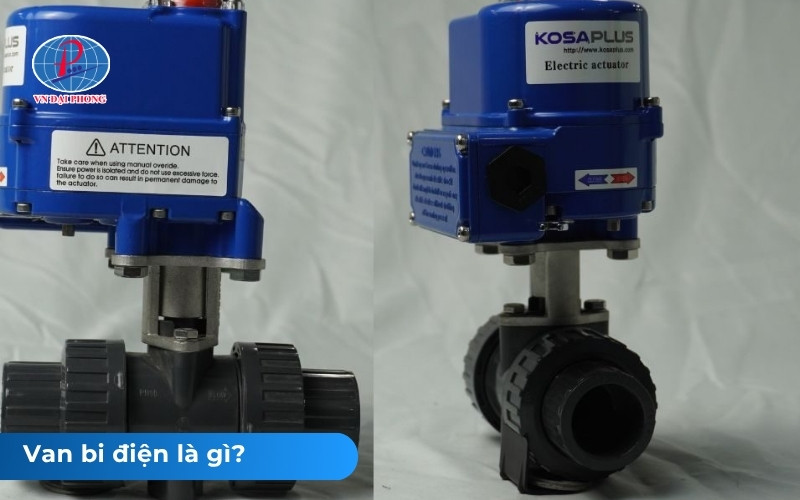

Van bi điện là gì?

Van bi điện là loại một trong những loại van khoá nước được gắn thêm bộ truyền động điện (Electric Actuator) để tự động điều khiển quá trình đóng hoặc mở dòng chảy trong đường ống. Thay vì phải vặn tay gạt như van cơ, người dùng chỉ cần cấp nguồn điện (thường là 24V, 110V hoặc 220V) để motor bên trong bộ điều khiển quay, tác động lên trục van và điều chỉnh góc mở của viên bi.

Điều này giúp tự động hóa hoàn toàn hoạt động kiểm soát dòng chảy – từ nước, khí nén, hơi, đến hóa chất – mang lại hiệu suất cao, độ chính xác lớn và tiết kiệm nhân công trong các hệ thống công nghiệp.

Van bi điều khiển bằn điện thường được sử dụng trong các nhà máy xử lý nước, hệ thống HVAC, dây chuyền sản xuất thực phẩm, hóa chất, PCCC, hoặc bất kỳ nơi nào cần điều khiển lưu lượng một cách tự động.

Cấu tạo van điện

Một bộ van bi điều khiển điện gồm hai phần chính:

Phần thân van (Ball Valve)

Đây là phần tiếp xúc trực tiếp với dòng chảy, thường được chế tạo bằng:

Inox (304, 316): chịu ăn mòn tốt, dùng trong nước sạch, hóa chất, thực phẩm.
PVC: nhẹ, giá rẻ, thích hợp cho hệ thống nước dân dụng hoặc môi trường hóa chất nhẹ.
Thép hoặc đồng: dùng cho hệ thống hơi nóng, dầu, hoặc áp suất cao.

Bên trong thân van là bi van – một viên bi rỗng có lỗ xuyên tâm. Khi bi xoay 90°, lỗ này sẽ thẳng hàng hoặc vuông góc với hướng dòng chảy, tương ứng với trạng thái mở hoặc đóng.

Bộ truyền động điện (Electric Actuator)

Đây là trái tim của van bi điện, gồm các bộ phận chính:

Motor điện: tạo mô-men xoắn để xoay trục van.
Bộ giảm tốc: giảm tốc độ quay và tăng lực xoắn, giúp vận hành êm ái.
Công tắc hành trình: xác định điểm dừng khi van đã mở hoặc đóng hoàn toàn.
Mạch điều khiển: nhận tín hiệu điện từ PLC hoặc tủ điều khiển trung tâm.
Vỏ bảo vệ: làm bằng hợp kim nhôm hoặc nhựa ABS, đảm bảo chống bụi, chống nước theo tiêu chuẩn IP65 – IP67.

Nguyên lý hoạt động

Nguyên lý hoạt động của van bi điều khiển bằng điện khá đơn giản nhưng hiệu quả. Khi nhận tín hiệu điều khiển (ví dụ: tín hiệu 4–20mA hoặc 0–10V từ PLC), bộ truyền động điện sẽ kích hoạt motor quay theo hướng đóng hoặc mở. Trục motor nối với trục của viên bi bên trong thân van, làm bi xoay theo góc 90° (hoặc theo góc điều chỉnh tùy thiết kế).

Loại van	Hoạt động chính
Van bi điện ON/OFF	Chỉ có hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Dạng này thường được dùng trong hệ thống cần điều khiển đóng/mở đơn giản. Ưu điểm: giá rẻ, vận hành ổn định, dễ lắp đặt.
Van bi điện điều khiển tuyến tính (Modulating)	Có khả năng điều chỉnh góc mở theo tỷ lệ – ví dụ mở 25%, 50%, 75%… Dùng trong hệ thống cần điều tiết lưu lượng chính xác (như xử lý nước hoặc điều hòa trung tâm). Điều khiển bằng tín hiệu analog 4–20mA hoặc 0–10V.

Cả hai loại đều có thể kết nối dễ dàng với tủ điều khiển, cảm biến lưu lượng, hoặc hệ thống tự động hóa trung tâm (SCADA), giúp việc vận hành thuận tiện và chính xác.

Phân loại van bi điều khiển điện phổ biến

Tùy theo nguồn điện, vật liệu, số ngã và kiểu kết nối, các loại van bi điện được chia thành nhiều nhóm khác nhau để phù hợp với từng môi trường và ứng dụng cụ thể. Bảng sau đây tổng hợp những phân loại phổ biến nhất trên thị trường hiện nay:

Theo mục đích sử dụng	Loại Van	Đặc điểm chính
Theo nguồn điện sử dụng	Van bi điều khiển bằng 220V AC	Phổ biến nhất; dùng cho dân dụng và công nghiệp nhẹ.
	Van bi điều khiển bằng điện 24V DC	An toàn, tiết kiệm điện; phù hợp môi trường ẩm, điều khiển bằng PLC.
	Van bi điều khiển bằng 110V AC	Thường dùng trong hệ thống nhập khẩu từ Nhật hoặc Mỹ.
Theo số ngã của van	Van bi 2 ngã	Dòng chảy một hướng; dùng để đóng/mở đơn giản.
Theo số ngã của van	Van bi 3 ngã	Dạng chữ L hoặc T; có thể chia hoặc trộn dòng chảy.
Theo vật liệu chế tạo	Van bi Inox	Bền, chống ăn mòn; dùng cho nước, hóa chất, thực phẩm.
Theo vật liệu chế tạo	Van vi PVC	Giá rẻ, nhẹ; thích hợp cho hệ thống nước sạch, xử lý nước thải.
Theo kiểu kết nối	Lắp ren	Gọn nhẹ, dễ lắp đặt; dùng cho đường ống nhỏ DN15–DN50.
	Lắp bich	Kết nối chắc chắn; phù hợp hệ thống công nghiệp lớn.
	Lắp hàn	Độ kín tuyệt đối; dùng cho hệ thống áp cao, hơi nóng.

Như vậy, việc lựa chọn đúng loại van bi điện sẽ phụ thuộc vào nhu cầu vận hành, môi trường chất lỏng, cũng như hệ thống điều khiển. Hiểu rõ đặc điểm từng loại giúp bạn tối ưu chi phí, tăng tuổi thọ thiết bị và đảm bảo hệ thống hoạt động ổn định, an toàn.

Ưu điểm và nhược điểm của van điện

Mặc dù có nhiều tính năng hiện đại và mang lại hiệu quả cao trong vận hành, van bi điện vẫn tồn tại cả điểm mạnh và điểm yếu nhất định. Việc hiểu rõ hai mặt này sẽ giúp bạn đưa ra quyết định chọn thiết bị phù hợp nhất cho hệ thống của mình.

Tiêu chí	Ưu điểm	Nhược điểm
Cơ chế vận hành	Tự động hóa hoàn toàn, không cần thao tác thủ công, tiết kiệm nhân lực.	Phụ thuộc nguồn điện; nếu mất điện, hệ thống có thể ngừng hoạt động.
Độ ổn định và chính xác	Đóng mở chính xác, phản ứng nhanh, dễ kiểm soát lưu lượng.	Cần kiểm tra định kỳ để đảm bảo motor hoạt động ổn định.
Khả năng làm kín	Độ kín cao, hạn chế rò rỉ nhờ bi và gioăng chất lượng cao.	Gioăng có thể mòn theo thời gian, cần bảo dưỡng định kỳ.
Tích hợp hệ thống	Dễ kết nối với PLC, IoT hoặc điều khiển từ xa, thuận tiện cho tự động hóa.	Cần kỹ thuật viên có kinh nghiệm khi lắp đặt và cài đặt tín hiệu điều khiển.
Tuổi thọ thiết bị	Bền bỉ, tuổi thọ 5–7 năm nếu được bảo dưỡng đúng cách.	Chi phí đầu tư ban đầu cao hơn so với van cơ học thông thường.

Nhìn chung, van bi điều khiển điện là lựa chọn tối ưu cho những hệ thống cần tự động hóa, kiểm soát chính xác và vận hành ổn định. Dù chi phí ban đầu cao hơn, nhưng hiệu suất và độ bền mà thiết bị mang lại giúp tiết kiệm đáng kể chi phí vận hành lâu dài.

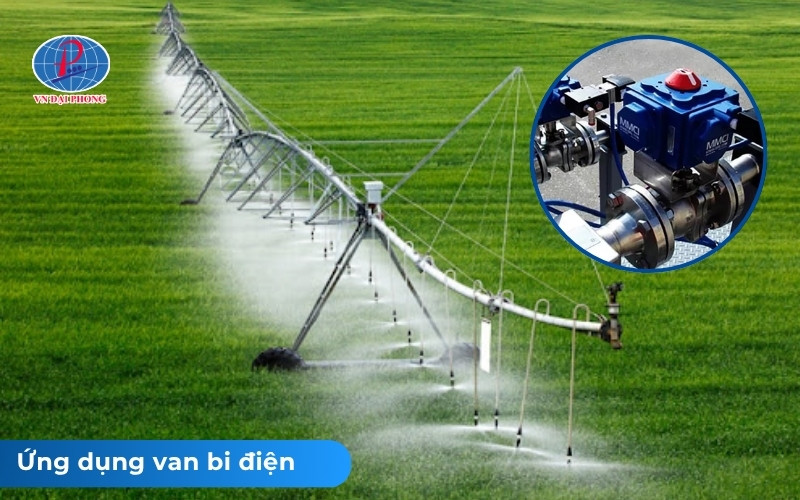

Ứng dụng của van điện trong thực tế

Nhờ khả năng điều khiển linh hoạt, đóng mở chính xác và vận hành ổn định, van bi điện đã trở thành thiết bị quan trọng trong nhiều hệ thống tự động hóa. Dưới đây là những lĩnh vực ứng dụng phổ biến mà bạn có thể dễ dàng bắt gặp trong thực tế:

Hệ thống cấp – thoát nước tự động: Giúp điều khiển đóng/mở nguồn nước chính hoặc điều tiết lưu lượng theo nhu cầu.
Nhà máy xử lý nước sạch và nước thải: Tối ưu quy trình vận hành, giảm can thiệp thủ công và đảm bảo an toàn trong môi trường ẩm ướt.
Ngành thực phẩm – đồ uống: Kiểm soát chính xác dòng chảy của dung dịch, nước rửa hoặc hóa chất nhẹ trong dây chuyền sản xuất.
Ngành hóa chất – dược phẩm: Đảm bảo lưu lượng hóa chất ổn định, giảm thiểu rò rỉ và nâng cao độ an toàn cho hệ thống.
Hệ thống HVAC (điều hòa không khí trung tâm): Quản lý dòng nước nóng hoặc lạnh, giúp duy trì nhiệt độ ổn định trong toàn bộ hệ thống.
PCCC và khí nén: Hoạt động ổn định trong môi trường áp suất cao, cho phép phản ứng nhanh khi có sự cố hoặc yêu cầu vận hành khẩn cấp.

Nhờ tính ứng dụng rộng rãi và hiệu quả vận hành vượt trội, van bi điều khiển điện không chỉ được ưa chuộng trong công nghiệp mà còn ngày càng phổ biến trong các hệ thống dân dụng hiện đại, góp phần nâng cao mức độ tự động hóa và an toàn cho toàn bộ quy trình vận hành.

FAQ – Câu hỏi thường gặp về van điện

Van điện khác gì với van điện từ?

Van điện từ dùng lực hút từ trường để đóng/mở, thích hợp cho đường ống nhỏ và áp suất thấp. Trong khi đó, van bi điện dùng motor quay nên chịu áp cao hơn, bền hơn và điều khiển chính xác hơn.

Van điện có dùng được cho nước nóng không?

Có. Chỉ cần chọn thân inox hoặc thép carbon là có thể chịu được nhiệt độ đến 180°C.

Van bi điện có thể điều khiển từ xa không?

Hoàn toàn có thể. Van có thể kết nối với tủ PLC, hệ thống SCADA hoặc phần mềm điều khiển trung tâm.

Tuổi thọ trung bình của van điện là bao lâu?

Từ 3 – 7 năm, tùy tần suất hoạt động và điều kiện môi trường.

Có thể lắp van điện ngoài trời không?

Có, nhưng nên chọn loại có tiêu chuẩn chống nước IP67 và có mái che bảo vệ motor.

Khi mất điện, van có hoạt động không?

Không, trừ loại có tay quay phụ hoặc lò xo hồi vị (spring return) giúp van tự động về trạng thái an toàn.

Van điện là giải pháp hoàn hảo cho các hệ thống cần tự động hóa, mang lại độ chính xác, độ bền và an toàn vượt trội. Tuy nhiên, để thiết bị phát huy tối đa hiệu quả, việc lựa chọn đúng chủng loại, vật liệu và nhà cung cấp uy tín là yếu tố then chốt.

Với hơn 10 năm kinh nghiệm trong lĩnh vực van công nghiệp và thiết bị điều khiển, VN Đại Phong tự hào là đơn vị phân phối van bi điện chính hãng…Chúng tôi cam kết sản phẩm chất lượng cao, bảo hành dài hạn và hỗ trợ kỹ thuật tận tâm. Gọi ngay vào số Hotline 0901 817 168 để được tư vấn chi tiết!
