Tổng quan về máy biến áp – Cấu tạo, nguyên lý làm việc

Máy biến áp là thiết bị điện quan trọng trong hệ thống truyền tải và phân phối điện năng. Tổng quan về máy biến thế giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động cũng như vai trò thiết yếu của nó trong các mạng lưới điện công nghiệp và dân dụng. Bài viết dưới đây của VN Đại Phong sẽ cung cấp thông tin chi tiết về các loại máy biến thế, cách lựa chọn phù hợp và những lưu ý quan trọng khi sử dụng, từ đó giúp bạn đưa ra quyết định chính xác cho nhu cầu điện năng của mình.

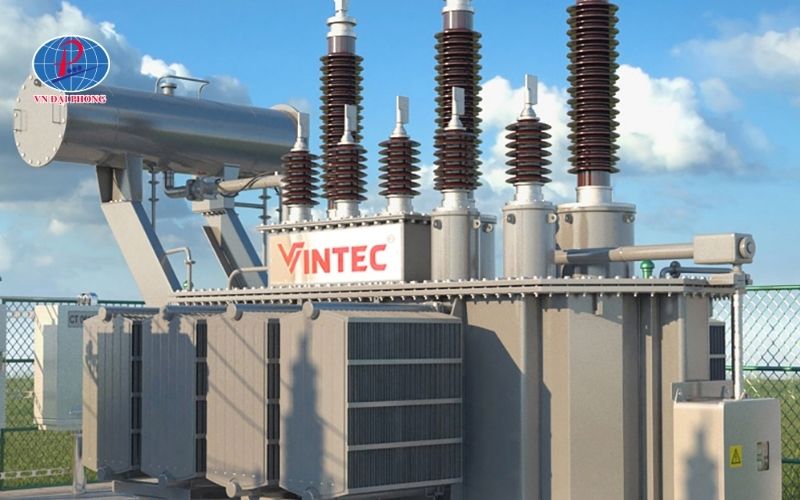

Máy biến áp là gì?

Máy biến áp hay máy biến thế là thiết bị điện từ tĩnh, làm việc dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi hệ thống điện áp, với tần số không đổi. Ở máy biến thế, việc biến đổi điện áp chỉ thực hiện được khi dòng điện là xoay chiều hoặc dòng điện biến đổi xung.

Máy biến thế được dùng trong hệ thống truyền tải và phân phối điện năng, ngoài ra máy biến thế cũng được dùng cho một số yêu cầu khác như nối mạch chỉnh lưu, làm nguồn cấp điện cho lò điện, máy hàn, máy thử nghiệm… Máy biến thế có hai hay nhiều dây quấn đặt chung trên một mạch từ, các dây quấn có thể nối điện hoặc không nối điện với nhau, khi chúng nối điện với nhau ta gọi là máy biến đổi dòng điện tự ngẫu.

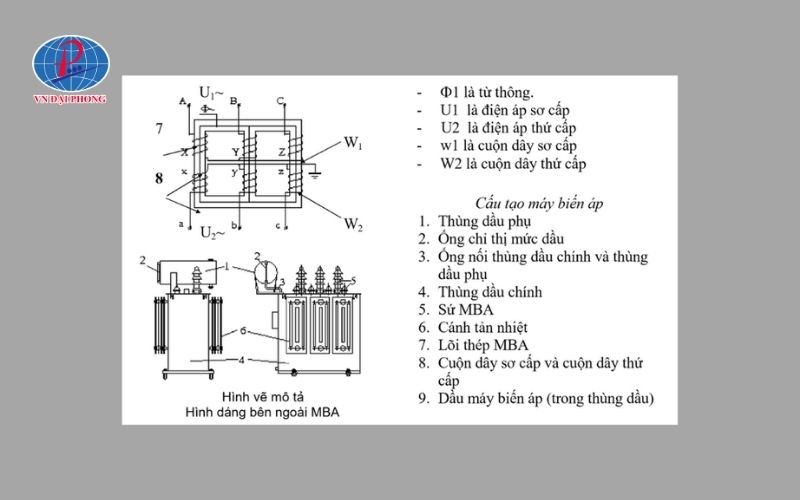

Cấu tạo chung của máy biến áp

Dưới đây là cấu tạo của máy biến thế chi tiết. Mời bạn xem qua:

Lõi thép

Lõi thép là bộ phận quan trọng nhất của máy biến thế, chịu trách nhiệm dẫn từ thông và giúp chuyển đổi điện áp hiệu quả. Lõi thường được làm bằng thép silic từ tính, được xếp lớp nhằm giảm tổn thất điện năng do dòng điện xoáy (eddy current). Việc lựa chọn vật liệu lõi thép chất lượng cao giúp tăng hiệu suất, giảm nhiệt và kéo dài tuổi thọ máy biến áp.

Cuộn dây sơ cấp và thứ cấp

Cuộn dây sơ cấp nhận điện áp từ nguồn điện, trong khi cuộn dây thứ cấp cung cấp điện áp đã biến đổi đến tải. Cuộn dây được làm bằng đồng hoặc nhôm để dẫn điện tốt, cách điện chắc chắn nhằm đảm bảo an toàn và hiệu suất. Số vòng dây và cách quấn quyết định tỷ lệ biến áp và khả năng hoạt động ổn định của máy.

Vỏ máy và hệ thống cách điện

Vỏ sản phẩm bảo vệ các bộ phận bên trong khỏi môi trường bên ngoài như bụi, độ ẩm và va đập cơ học. Hệ thống cách điện bên trong đảm bảo các cuộn dây không bị chập điện, giữ an toàn cho thiết bị và người vận hành. Ngoài ra, vỏ máy thường chứa dầu biến áp để làm mát và tăng khả năng cách điện.

Bộ phận làm mát

Hệ thống làm mát gồm quạt, ống dẫn dầu hoặc hệ thống tản nhiệt giúp duy trì nhiệt độ máy biến áp ở mức ổn định. Quá trình làm mát hiệu quả giúp giảm tổn thất năng lượng, ngăn ngừa quá nhiệt và kéo dài tuổi thọ thiết bị.

Phụ kiện và thiết bị bảo vệ

Máy biến thế còn đi kèm các phụ kiện như: cầu chì, rơle bảo vệ, van giảm áp, đồng hồ đo nhiệt độ… nhằm bảo vệ máy khỏi quá tải, ngắn mạch và các sự cố khác. Việc lắp đặt đầy đủ phụ kiện giúp vận hành an toàn và ổn định, đồng thời giảm thiểu rủi ro cho hệ thống điện.

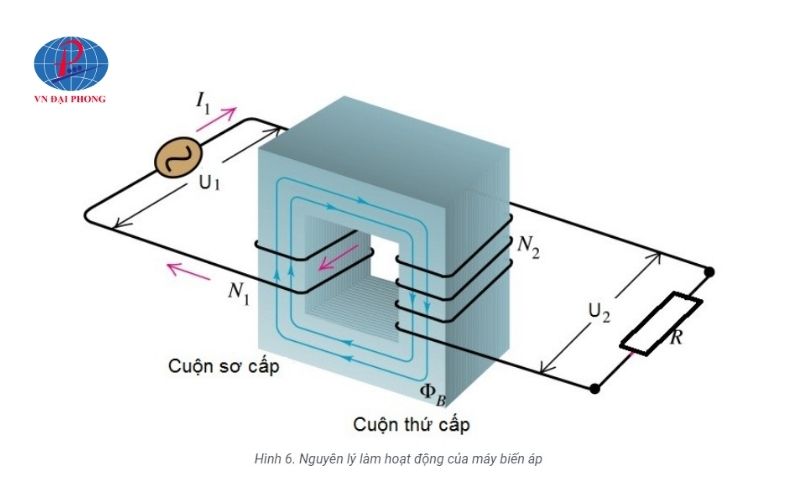

Nguyên lý làm việc của máy biến áp

Máy biến đổi dòng điện hoạt động dựa trên nguyên lý cảm ứng điện từ, giúp biến đổi điện áp từ mức cao xuống thấp hoặc ngược lại mà không làm thay đổi tần số điện. Khi dòng điện xoay chiều chạy qua cuộn dây sơ cấp, nó tạo ra từ thông trong lõi thép. Từ thông này truyền sang cuộn dây thứ cấp và sinh ra dòng điện cảm ứng theo tỷ lệ vòng dây giữa hai cuộn.

Nguyên lý này giúp máy biến thế hoạt động hiệu quả trong việc truyền tải điện năng trên khoảng cách dài, giảm tổn thất điện năng và đảm bảo ổn định cho hệ thống điện. Ngoài ra, máy biến thế còn có khả năng bảo vệ thiết bị điện, hỗ trợ điều chỉnh điện áp phù hợp với nhu cầu sử dụng, từ các thiết bị dân dụng đến hệ thống công nghiệp lớn.

Phân loại máy biến áp phổ biến hiện nay

Máy biến đổi dòng điện có nhiều loại khác nhau, phục vụ các mục đích sử dụng đa dạng từ công nghiệp đến dân dụng. Việc nắm rõ phân loại máy biến thế phổ biến hiện nay giúp bạn lựa chọn thiết bị phù hợp, đảm bảo an toàn và hiệu suất trong hệ thống điện. Dưới đây là bảng tổng hợp các loại máy biến thế thông dụng:

Hiểu rõ các loại máy biến thế phổ biến giúp bạn lựa chọn thiết bị phù hợp với nhu cầu sử dụng, nâng cao hiệu quả điện năng và đảm bảo an toàn cho hệ thống. Khi chọn mua, hãy cân nhắc công suất, môi trường vận hành và yêu cầu kỹ thuật để đảm bảo thiết bị hoạt động bền bỉ và ổn định.

Tiêu chí lựa chọn máy biến áp chất lượng

Việc chọn mua máy biến đổi dòng điện chất lượng đóng vai trò quan trọng để đảm bảo hiệu suất, độ bền và an toàn cho hệ thống điện. Dưới đây là những tiêu chí quan trọng bạn cần lưu ý khi lựa chọn:

• Công suất phù hợp với nhu cầu: Chọn máy biến thế có công suất phù hợp với tải tiêu thụ điện, tránh tình trạng quá tải hoặc dư thừa, giúp tiết kiệm năng lượng và nâng cao tuổi thọ thiết bị.
• Chất lượng lõi thép và cuộn dây: Lõi thép từ tính tốt và cuộn dây đồng/nhiều lớp cách điện chất lượng cao giúp giảm tổn thất điện năng, vận hành ổn định và hạn chế quá nhiệt.
• Hệ thống làm mát hiệu quả: Máy biến đổi dòng điện bằng dầu hoặc khô đều cần hệ thống làm mát tốt để duy trì nhiệt độ ổn định, đảm bảo hiệu suất lâu dài.
• Tiêu chuẩn an toàn và bảo vệ: Lựa chọn máy có rơle bảo vệ, cầu chì, đồng hồ đo nhiệt độ… để bảo vệ máy khỏi quá tải, ngắn mạch và các sự cố khác.
• Nhà sản xuất uy tín và bảo hành: Chọn sản phẩm từ thương hiệu đáng tin cậy, có chế độ bảo hành rõ ràng để đảm bảo quyền lợi khi vận hành và bảo trì.

Việc tuân thủ những tiêu chí lựa chọn máy biến thế chất lượng không chỉ giúp nâng cao hiệu quả sử dụng điện mà còn đảm bảo an toàn, giảm rủi ro hỏng hóc và tiết kiệm chi phí lâu dài cho hệ thống điện của bạn.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách phân loại máy biến thế sẽ giúp bạn lựa chọn thiết bị phù hợp với nhu cầu sử dụng, đảm bảo hiệu suất và an toàn cho hệ thống điện. Khi cần tư vấn chuyên sâu, nhận báo giá các loại máy biến áp phổ biến hiện nay. Đừng ngần ngại gọi vào số Hotline 0901 817 168 của VN Đại Phong để được báo giá chi tiết
