MCCB Là Gì – Cấu Tạo, Nguyên Lý Hoạt Động MCCB

MCCB là gì mà được sử dụng phổ biến trong các hệ thống điện công nghiệp và dân dụng hiện nay? Thiết bị này đóng vai trò quan trọng trong việc bảo vệ mạch điện khỏi các sự cố quá tải, ngắn mạch, giúp hệ thống vận hành an toàn và ổn định hơn. Bài viết dưới đây của VN Đại Phong sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn MCCB phù hợp với nhu cầu sử dụng thực tế.

MCCB là gì

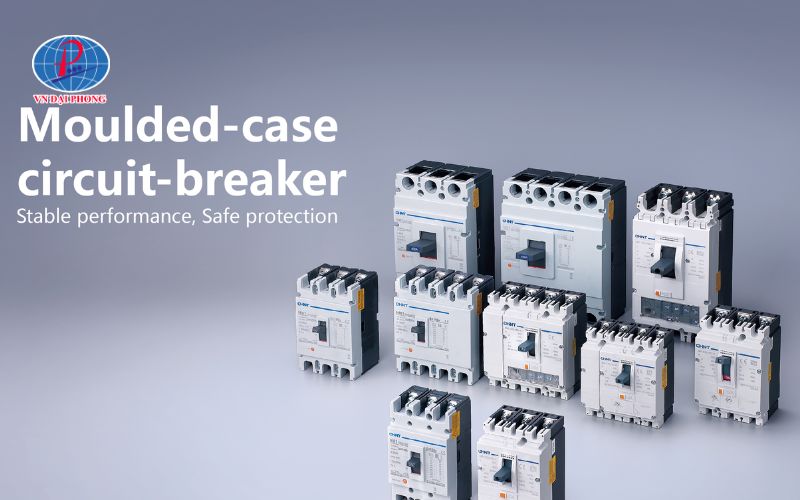

MCCB (Moulded Case Circuit Breaker) là aptomat khối hay máy cắt mạch điện dạng khối, được sử dụng để bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch hoặc sụt áp. Thiết bị này có khả năng ngắt dòng điện tự động khi phát hiện sự cố, giúp đảm bảo an toàn cho người sử dụng và các thiết bị điện trong mạch.

So với MCB (Miniature Circuit Breaker), MCCB có dòng định mức và khả năng cắt lớn hơn, thường được dùng trong các công trình, nhà máy, tòa nhà hoặc hệ thống điện công nghiệp. Với thiết kế chắc chắn, độ bền cao và hoạt động ổn định, MCCB là lựa chọn tối ưu cho các hệ thống điện cần công suất lớn và yêu cầu an toàn cao.

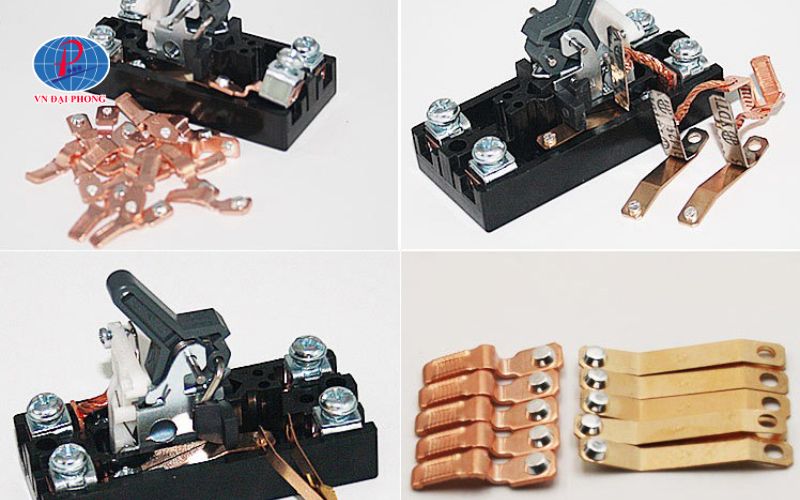

Cấu tạo của MCCB

MCCB (Moulded Case Circuit Breaker) được thiết kế với kết cấu chắc chắn và độ bền cao, gồm nhiều bộ phận quan trọng đảm bảo khả năng bảo vệ hệ thống điện hiệu quả. Cụ thể:

• Vỏ cách điện: Là lớp vỏ nhựa đúc nguyên khối, chịu nhiệt và chống cháy tốt, giúp bảo vệ các linh kiện bên trong khỏi tác động môi trường và điện giật.
• Tiếp điểm (Contacts): Gồm tiếp điểm tĩnh và tiếp điểm động, có nhiệm vụ đóng – ngắt dòng điện. Khi xảy ra sự cố, tiếp điểm sẽ tự động tách ra để ngắt mạch kịp thời.
• Buồng dập hồ quang: Gồm các tấm kim loại xếp song song, có tác dụng chia nhỏ và dập tắt hồ quang điện nhanh chóng khi ngắt mạch, bảo vệ tiếp điểm khỏi hư hại.
• Cơ cấu truyền động: Cho phép thao tác đóng/ngắt thủ công hoặc tự động khi xảy ra quá tải hay ngắn mạch.
• Bộ phận bảo vệ quá dòng: Gồm cơ cấu nhiệt (bảo vệ quá tải) và cơ cấu điện từ (bảo vệ ngắn mạch), giúp MCCB phản ứng chính xác với từng loại sự cố điện.

Nhờ cấu tạo hiện đại và cơ chế hoạt động an toàn, MCCB có khả năng bảo vệ hệ thống điện có công suất lớn, thường được ứng dụng trong các nhà máy, tòa nhà cao tầng và hệ thống điện công nghiệp.

Nguyên lý hoạt động

MCCB (Moulded Case Circuit Breaker) hoạt động dựa trên nguyên lý ngắt mạch tự động khi phát hiện sự cố điện, giúp bảo vệ an toàn cho hệ thống và thiết bị. Cụ thể, MCCB có hai cơ chế bảo vệ chính:

• Bảo vệ quá tải: Khi dòng điện chạy qua MCCB vượt quá giá trị định mức trong thời gian dài, thanh lưỡng kim (bộ phận cảm biến nhiệt) sẽ bị nung nóng và uốn cong, tác động vào cơ cấu ngắt để tự động ngắt mạch điện, tránh nguy cơ hư hại thiết bị.
• Bảo vệ ngắn mạch: Khi xảy ra ngắn mạch, dòng điện tăng đột ngột, cuộn dây điện từ trong MCCB sẽ sinh ra lực hút mạnh làm mở tiếp điểm ngay lập tức, giúp ngắt dòng điện trong thời gian rất ngắn.
• Bảo vệ rò rỉ hoặc sụt áp (tùy loại): Một số dòng MCCB cao cấp còn được tích hợp thêm tính năng ngắt khi có sự cố rò điện hoặc sụt áp bất thường.

Nhờ nguyên lý hoạt động linh hoạt và chính xác, MCCB giúp hệ thống điện vận hành an toàn, ổn định, đồng thời giảm thiểu thiệt hại khi xảy ra sự cố điện.

Tiêu chí lựa chọn MCCB phù hợp nhu cầu

Để lựa chọn MCCB phù hợp với hệ thống điện, người dùng cần dựa trên nhiều yếu tố kỹ thuật và điều kiện sử dụng thực tế. Dưới đây là những tiêu chí quan trọng giúp bạn chọn đúng loại MCCB:

• Dòng định mức (In): Đây là thông số cho biết dòng điện tối đa mà MCCB có thể chịu được trong thời gian dài mà không ngắt mạch. Hãy chọn MCCB có dòng định mức lớn hơn hoặc bằng dòng làm việc của tải điện để đảm bảo an toàn và ổn định.
• Dòng cắt (Icu): Là khả năng ngắt dòng điện khi xảy ra ngắn mạch. Với hệ thống điện công nghiệp hoặc có tải lớn, nên chọn MCCB có dòng cắt cao để tránh cháy nổ và hư hại thiết bị.
• Số cực (2P, 3P, 4P): Phụ thuộc vào loại mạng điện (1 pha hay 3 pha). Ví dụ, MCCB 3P hoặc 4P phù hợp cho hệ thống điện công nghiệp ba pha.
• Môi trường lắp đặt: Nếu MCCB được sử dụng trong môi trường có độ ẩm, nhiệt độ cao hoặc nhiều bụi bẩn, nên chọn thiết bị có cấp bảo vệ IP cao để tăng độ bền.
• Thương hiệu và chất lượng: Ưu tiên các dòng MCCB từ thương hiệu uy tín như Schneider, LS, Mitsubishi, Panasonic… nhằm đảm bảo độ chính xác, tuổi thọ và an toàn trong quá trình vận hành.

Việc lựa chọn MCCB đúng tiêu chí giúp hệ thống điện hoạt động ổn định, giảm nguy cơ sự cố và tối ưu chi phí bảo trì, thay thế trong dài hạn.
