Hướng dẫn lắp đặt máy biến áp khô Thibidi, Shihlin, EMC, KP, LS, ABB
Máy biến áp khô của các thương hiệu Thibidi, Shihlin, EMC, KP, LS, ABB được sử dụng rộng rãi nhờ tính an toàn, hiệu suất cao và khả năng vận hành ổn định. Tuy nhiên, để đảm bảo thiết bị hoạt động bền bỉ và hiệu quả, việc lắp đặt đúng kỹ thuật là vô cùng quan trọng. Bài viết sau đây, VN Đại Phong sẽ hướng dẫn chi tiết các bước lắp đặt máy biến áp khô, giúp bạn tối ưu hóa hiệu suất, kéo dài tuổi thọ thiết bị và đảm bảo an toàn trong quá trình vận hành.
3 điều cần lưu ý khi lắp đặt máy biến áp khô Thibidi, Shihlin, EMC, KP, LS, ABB
Máy biến áp khô là một thiết bị điện từ tĩnh có chức năng thay đổi điện áp mà không cần sử dụng chất lỏng làm mát, thay vào đó, nó tản nhiệt bằng phương pháp thông gió tự nhiên. Dòng máy này có khả năng chịu quá tải tốt, chịu được dòng ngắn mạch, thích nghi với môi trường khắc nghiệt và giảm thiểu nguy cơ cháy nổ, giúp nâng cao độ an toàn khi vận hành.
Để đảm bảo máy hoạt động hiệu quả và bền bỉ, trước khi lắp đặt máy biến áp khô cần đặc biệt chú ý đến ba yếu tố quan trọng sau:

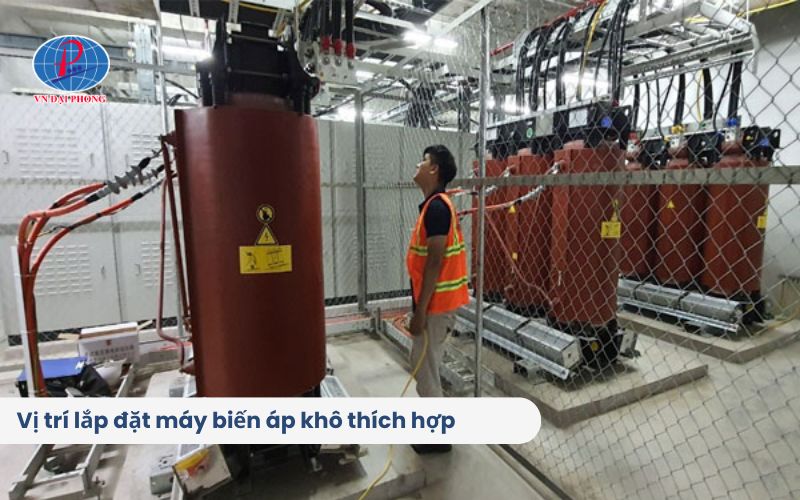

Vị trí lắp đặt
Các dòng máy biến áp khô EMC, SHIHLIN, THIBIDI, KP, LS, ABB khi đưa vào vận hành trong lưới điện quốc gia Việt Nam đều phải đáp ứng các tiêu chuẩn về vị trí lắp đặt, bao gồm:
- Được lắp đặt trong không gian kín, tránh tiếp xúc trực tiếp với môi trường bên ngoài.
- Không bố trí máy tại khu vực có nguy cơ ngập lụt.
- Đảm bảo độ cao không vượt quá 1000m so với mực nước biển để duy trì hiệu suất hoạt động ổn định.
Đối với máy biến áp khô không có vỏ bảo vệ, khi lắp đặt cần tuân thủ các yêu cầu sau:
- Đảm bảo khoảng cách an toàn phù hợp theo quy định.
- Máy biến áp phải được che chắn để tránh tiếp xúc trực tiếp hoặc va chạm gây hư hại.
- Tránh lắp đặt ở những khu vực có nguy cơ nước nhỏ giọt hoặc hơi nước ngưng tụ từ hệ thống đường ống phía trên.
- Khoảng cách tối thiểu giữa máy biến áp và tường phải đạt 300mm để đảm bảo thông gió và an toàn khi vận hành.
Đối với máy có vỏ bảo vệ, khi lắp đặt máy biến áp khô cần lưu ý:
- Đảm bảo khoảng cách phù hợp giữa máy biến áp và các vật cản xung quanh.
- Khoảng trống tối thiểu giữa mặt ngoài vỏ bảo vệ và tường xây phải đạt 200mm để đảm bảo quá trình tản nhiệt hiệu quả, giúp máy vận hành ổn định.
Môi trường lắp đặt
Máy biến áp khô tiêu chuẩn được thiết kế để hoạt động trong điều kiện nhiệt độ môi trường như sau:
- Nhiệt độ tối đa tại bất kỳ thời điểm nào: 40°C.
- Nhiệt độ trung bình tháng của tháng nóng nhất: 30°C.
- Nhiệt độ trung bình năm: 20°C.
Độ ẩm không khí tại khu vực lắp đặt phải duy trì dưới 93% để đảm bảo hiệu suất và độ bền của thiết bị.
Đối với môi trường có mức độ ô nhiễm cao (chứa dầu máy gia công kim loại, bụi dẫn điện…), cần có biện pháp lọc và làm sạch không khí trước khi tiếp xúc với máy biến áp, chẳng hạn như sử dụng bộ lọc hoặc hệ thống lọc khí đầu vào.

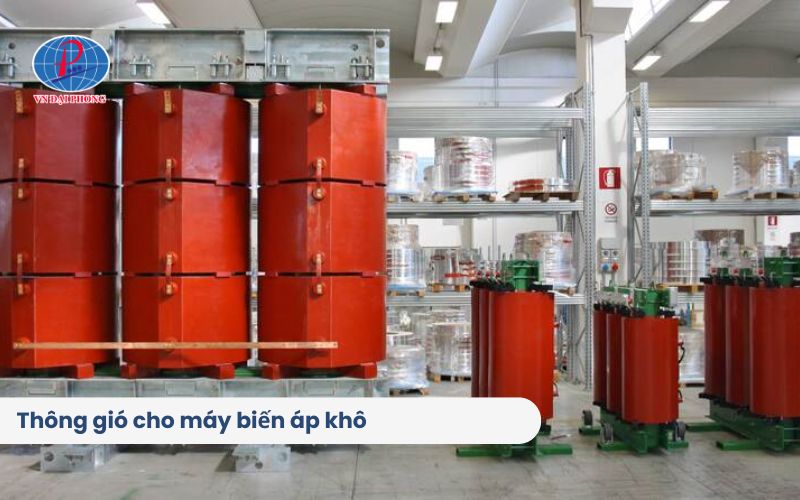

Thông gió của máy biến áp khô
Lắp đặt máy biến áp khô tại trạm có thông gió tự nhiên:
- Phòng đặt máy biến áp khô cần có hệ thống thông gió phù hợp để giúp tản nhiệt hiệu quả, hạn chế tổn thất nhiệt phát sinh trong quá trình vận hành.
- Với cơ chế làm mát tự nhiên (AN), cần đảm bảo luồng không khí đối lưu tốt trong phòng hoặc bên trong vỏ bảo vệ để giải phóng lượng nhiệt do tổn thất tổng cộng của máy.
- Để tối ưu hiệu suất làm mát và đảm bảo không khí lưu thông đầy đủ, cần duy trì khoảng trống tối thiểu 150mm dưới đáy máy, có thể bằng cách lắp đặt bánh xe hoặc chân đế nâng tương đương.
- Lưu ý, nếu không gian thông gió bị hạn chế, khả năng chịu quá tải và công suất thực tế của máy biến áp có thể bị ảnh hưởng đáng kể.
Lắp đặt máy biến áp khô tại trạm có thông gió cưỡng bức:
Khi nhiệt độ môi trường vượt quá 20°C hoặc khi phòng lắp đặt máy biến áp quá nhỏ và thiếu thông thoáng, cần sử dụng hệ thống thông gió cưỡng bức. Quạt có thể được điều khiển tự động bởi bộ cảm biến nhiệt và lắp đặt trên trần phòng, hoạt động như quạt hút để đảm bảo không khí lưu thông hiệu quả.
Đấu nối máy biến áp khô EMC, SHIHLIN, THIBIDI, KP, LS, ABB:
- Các đầu nối HV và LV có thể được đặt ở phía trên hoặc dưới máy.
- Đầu nối HV sử dụng cáp dẫn điện, trong khi đầu nối LV có thể sử dụng cáp dẫn điện hoặc thanh đồng.
- Dù sử dụng dây đồng hay thanh đồng, các đầu nối cần được nâng đỡ kỹ lưỡng để tránh ứng suất cơ học tác động lên các đầu cốt HV, LV, hoặc đầu cắm HV.

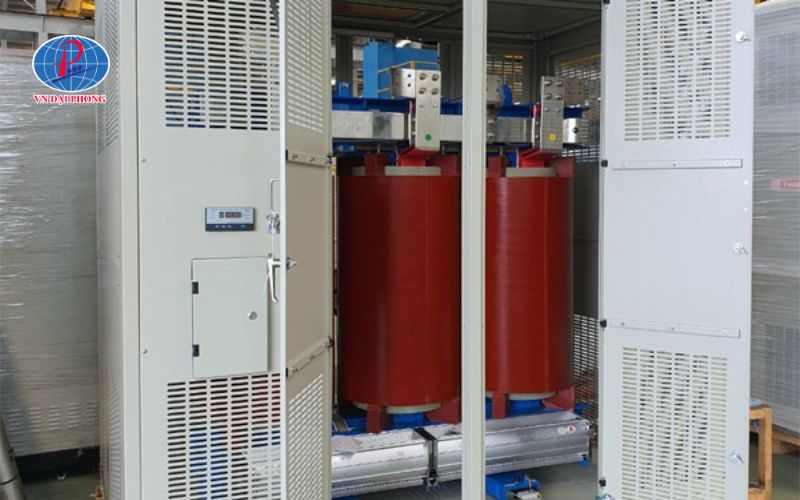

Kiểm tra sau khi lắp đặt máy biến áp khô Thibidi, Shihlin, EMC, KP, LS, ABB
Trước khi vận hành máy biến áp, cần thực hiện các bước kiểm tra sau để đảm bảo an toàn và hiệu suất hoạt động:
1. Kiểm tra điều kiện lắp đặt
- Đảm bảo khu vực lắp đặt sạch sẽ, khô ráo, không bị ngập nước.
- Tránh đặt máy ở vị trí có nước nhỏ giọt từ trần nhà.
- Hệ thống thông gió phải đáp ứng yêu cầu tản nhiệt để máy hoạt động ổn định.
2. Kiểm tra hệ thống bảo vệ
- Trạm biến áp phải được trang bị đầy đủ thiết bị bảo vệ như chống sét, cầu chì…
- Kiểm tra các thiết bị đo lường, giám sát.
- Đảm bảo tải của các pha được phân bố cân bằng.
3. Làm sạch máy biến áp: Vệ sinh máy theo định kỳ bằng cách sử dụng máy hút bụi hoặc khí nén để loại bỏ bụi bẩn bám trên bề mặt.
4. Kiểm tra thông số kỹ thuật sau khi lắp đặt
- Đối chiếu đầu nối điều chỉnh với thông số ghi trên nhãn máy.
- Đo và so sánh điện trở cách điện, điện trở một chiều của cuộn dây với biên bản xuất xưởng.
- Kiểm tra hệ thống tiếp đất và các mối nối để tránh phát sinh nhiệt do tiếp xúc kém.
- Thực hiện các kiểm tra bổ sung theo yêu cầu của công ty điện lực nếu có.
Nếu phát hiện thông số bất thường hoặc sai lệch so với tiêu chuẩn, cần liên hệ ngay với nhà sản xuất và tuyệt đối không đóng điện vào máy để tránh rủi ro.
Tóm lại, việc lắp đặt máy biến áp khô của các thương hiệu Thibidi, Shihlin, EMC, KP, LS, ABB cần phải chú ý đến nhiều yếu tố quan trọng như vị trí lắp đặt, hệ thống thông gió, bảo vệ thiết bị và kiểm tra các thông số kỹ thuật. Để đảm bảo máy hoạt động hiệu quả, an toàn và bền bỉ, các bước lắp đặt cần được thực hiện theo đúng hướng dẫn và tiêu chuẩn kỹ thuật. Hy vọng rằng qua bài viết mà VN Đại Phong đã chia sẻ, bạn sẽ có thể thực hiện lắp đặt máy biến áp khô một cách chính xác.
