Cấu tạo của máy biến thế – Nguyên lý hoạt động

Cấu tạo của máy biến thế gồm ba phần chính: lõi thép dẫn từ thông, dây quấn (sơ cấp và thứ cấp) bằng đồng hoặc nhôm để biến đổi điện áp, cùng vỏ máy bảo vệ và các bộ phận phụ trợ. Nhờ thiết kế này, máy biến thế đảm bảo hiệu quả truyền tải điện năng ổn định, an toàn. Trong bài viết dưới đây, VN Đại Phong sẽ giúp bạn khám phá chi tiết từng thành phần trong cấu tạo, đồng thời chia sẻ kiến thức hữu ích phục vụ học tập và ứng dụng kỹ thuật điện.

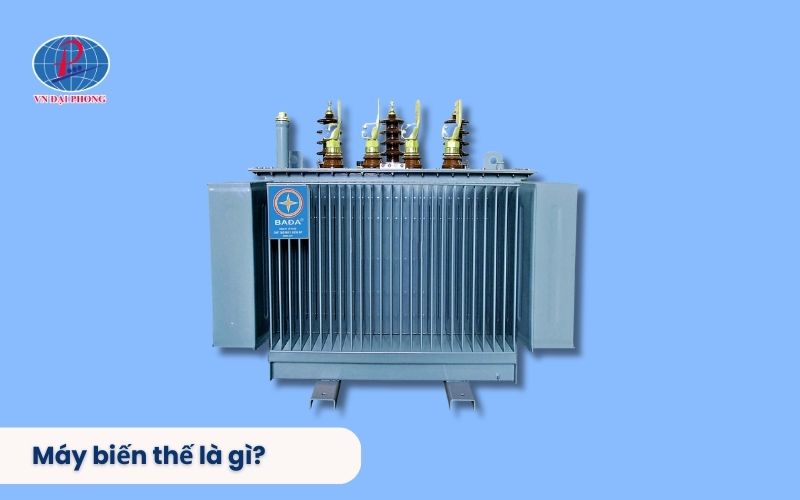

Máy biến thế là gì?

Máy biến thế (hay còn gọi là máy biến áp) là thiết bị điện dùng để biến đổi điện áp xoay chiều từ mức này sang mức khác, nhưng vẫn giữ nguyên tần số. Nguyên lý hoạt động của máy dựa trên hiện tượng cảm ứng điện từ, với hai cuộn dây chính: cuộn sơ cấp và cuộn thứ cấp.

Trong hệ thống điện, máy biến thế đóng vai trò quan trọng giúp truyền tải điện năng đi xa với hiệu suất cao, giảm hao phí trên đường dây. Hiện nay, các loại máy biến thế được ứng dụng rộng rãi trong sản xuất công nghiệp, truyền tải điện quốc gia cũng như trong đời sống hàng ngày. Hãy cùng VN Đại Phong tìm hiểu về cấu tạo của máy biến thế ở nội dung tiếp theo.

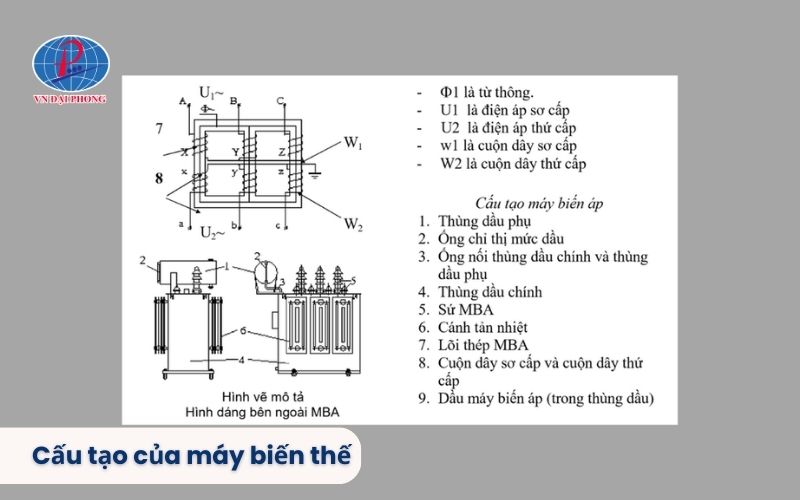

Cấu tạo của máy biến thế

Cấu tạo của máy biến thế gồm ba bộ phận chính: lõi thép, dây quấn và vỏ máy, ngoài ra còn có các chi tiết phụ trợ để đảm bảo máy hoạt động an toàn và bền bỉ.

• Lõi thép: được ghép từ nhiều lá thép kỹ thuật điện mỏng, có nhiệm vụ dẫn từ thông và giảm hao tổn năng lượng.
• Dây quấn: thường làm bằng dây đồng hoặc nhôm, gồm hai phần chính là cuộn sơ cấp (nhận điện từ nguồn) và cuộn thứ cấp (truyền điện đến tải). Đây là thành phần trực tiếp quyết định tỷ số biến áp.
• Vỏ máy: bao bọc và bảo vệ các bộ phận bên trong, đồng thời kết hợp cùng dầu cách điện để làm mát trong quá trình vận hành.
• Bộ phận phụ trợ: gồm ống dẫn dầu, đồng hồ đo, hệ thống cách điện… giúp máy vận hành ổn định, tăng tuổi thọ.

Như vậy chắc bạn đã biết được cấu tạo của máy biến thế gồm những phần nào. Nhờ cấu tạo khoa học này, máy biến thế đảm bảo khả năng biến đổi điện áp hiệu quả, an toàn và tiết kiệm năng lượng. Đáp ứng nhu cầu từ công nghiệp cho đến dân dụng.

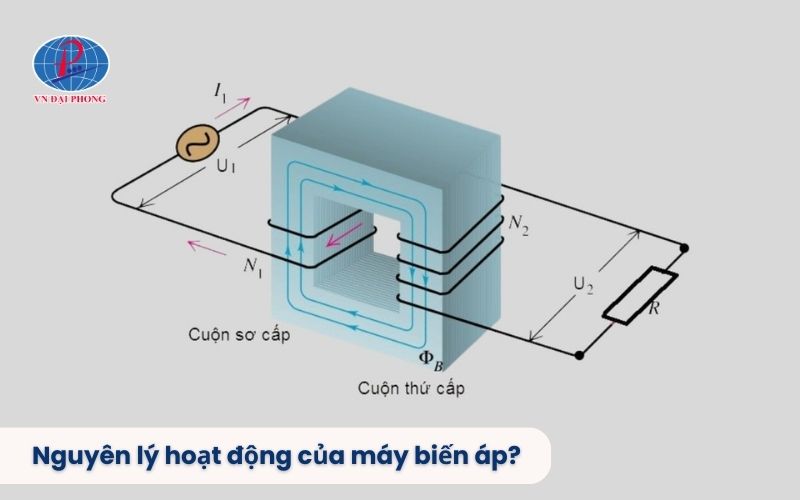

Nguyên lý hoạt động của máy biến áp?

Nguyên lý hoạt động của máy biến áp dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra từ thông biến thiên trong lõi thép. Từ thông này cắt qua cuộn thứ cấp, làm xuất hiện sức điện động cảm ứng. Tùy theo số vòng dây giữa hai cuộn, máy biến áp có thể tăng áp (nếu số vòng dây cuộn thứ cấp lớn hơn) hoặc hạ áp (nếu số vòng dây cuộn thứ cấp nhỏ hơn).

Điểm đặc biệt là trong quá trình biến đổi điện áp, máy biến áp không làm thay đổi tần số dòng điện. Giúp đảm bảo sự ổn định cho hệ thống điện. Nhờ nguyên lý hoạt động này, máy biến áp đóng vai trò quan trọng trong truyền tải và phân phối điện năng, giảm hao phí trên đường dây và đáp ứng nhu cầu sử dụng điện ở nhiều cấp độ khác nhau.

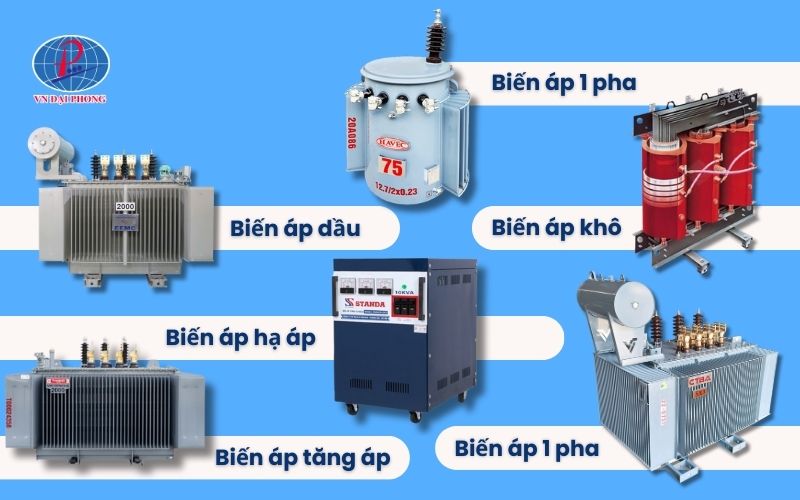

Các loại máy biến áp phổ biến hiện nay?

Hiện nay, máy biến áp được phân loại theo nhiều tiêu chí khác nhau để đáp ứng nhu cầu sử dụng đa dạng trong đời sống và công nghiệp. Các loại máy biến áp phổ biến gồm:

Máy biến áp một pha

Máy biến áp một pha là loại được sử dụng phổ biến trong hộ gia đình và thiết bị điện dân dụng. Cấu tạo đơn giản, nhỏ gọn, công suất vừa phải, dễ lắp đặt và bảo dưỡng. Tuy nhiên, loại này không phù hợp cho hệ thống điện công nghiệp hoặc các ứng dụng cần tải lớn.

Máy biến áp ba pha

Máy biến áp ba pha thường xuất hiện trong hệ thống điện công nghiệp và truyền tải điện quốc gia. Với khả năng truyền tải điện năng ổn định, hiệu suất cao và ít hao tổn, đây là lựa chọn tối ưu cho những khu vực tiêu thụ điện lớn.

Máy biến áp tăng áp

Loại máy này có nhiệm vụ nâng điện áp từ mức thấp lên mức cao hơn, thường dùng trong truyền tải điện năng đi xa. Việc tăng điện áp giúp giảm hao phí trên đường dây, đảm bảo hiệu quả kinh tế cho ngành điện lực.

Máy biến áp hạ áp

Ngược lại với tăng áp, máy biến áp hạ áp có chức năng giảm điện áp cao xuống mức an toàn, phù hợp với nhu cầu sử dụng trong sản xuất và sinh hoạt. Đây là loại máy biến áp gắn liền với đời sống hàng ngày.

Máy biến áp dầu

Máy biến áp dầu sử dụng dầu cách điện và dầu làm mát để duy trì sự ổn định trong quá trình hoạt động. Ưu điểm là công suất lớn, độ bền cao, thường được lắp đặt ngoài trời. Nhược điểm là cần không gian rộng và phải bảo dưỡng định kỳ.

Máy biến áp khô

Máy biến áp khô không dùng dầu mà sử dụng cách điện bằng không khí hoặc vật liệu đặc biệt. Loại này an toàn, ít rủi ro cháy nổ, phù hợp cho tòa nhà, khu dân cư, trung tâm thương mại. Tuy nhiên, chi phí đầu tư ban đầu thường cao hơn máy biến áp dầu.

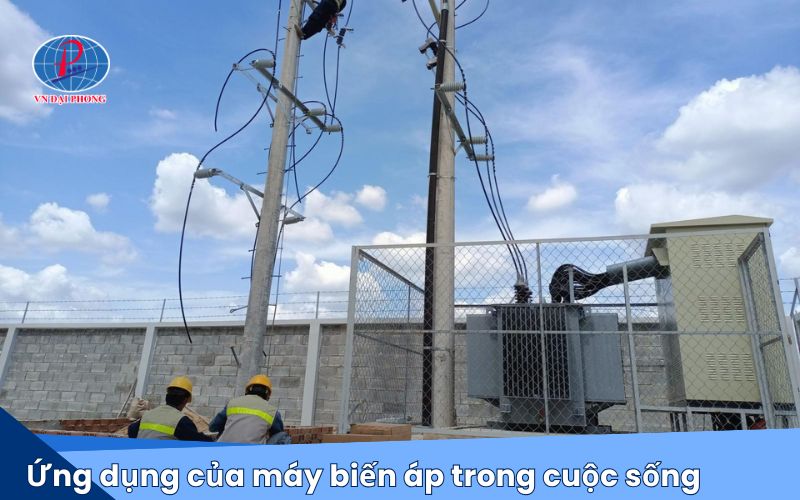

Ứng dụng của máy biến thế trong thực tế

Máy biến thế được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, cụ thể như sau:

• Trong hệ thống truyền tải điện năng: Máy biến thế có nhiệm vụ tăng áp để truyền điện đi xa và hạ áp để phân phối điện năng đến nơi tiêu thụ an toàn.
• Trong công nghiệp: Được sử dụng để cung cấp điện áp phù hợp cho dây chuyền sản xuất, nhà máy chế biến và các khu công nghiệp lớn.
• Trong sinh hoạt dân dụng: Máy biến thế hạ áp giúp giảm điện áp từ lưới điện xuống mức an toàn, đảm bảo sử dụng cho gia đình và các thiết bị điện.
• Trong lĩnh vực điện tử – viễn thông: Cung cấp nguồn điện ổn định cho thiết bị điện tử, trạm phát sóng, trung tâm dữ liệu và hệ thống viễn thông.
• Trong giao thông vận tải: Ứng dụng trong hệ thống điện đường sắt, tàu điện, xe điện và các phương tiện vận tải chạy bằng điện.
• Trong năng lượng tái tạo: Được sử dụng để kết nối và đồng bộ nguồn điện từ điện mặt trời, điện gió vào lưới điện quốc gia.

Những ứng dụng trên cho thấy máy biến thế đóng vai trò quan trọng, không chỉ trong ngành điện lực mà còn trong sản xuất, đời sống và hạ tầng hiện đại. VN Đại Phong vừa thông tin đến bạn cấu tạo của máy biến thế, nguyên lý hoạt động cũng như các loại và ứng dụng thực tế. Nếu bạn đang quan tâm đến các giải pháp kỹ thuật điện và cần tư vấn chuyên sâu. Đừng ngần ngại gọi vào Hotline 09018 171 68 để được tư vấn tận tâm bạn nhé.
